2020年度第十八屆深圳照明獎獲獎項目——武漢“兩江四岸”景觀照明提升建設工程
建設單位：利亞德照明股份有限公司
設計單位：北京清華同衡規劃設計研究院有限公司
業主單位：武漢旅游發展投資集團有限公司
企業簡介
利亞德照明股份有限公司（股票代碼：300296）是利亞德集團旗下的照明板塊核心企業，成立于2002年，注冊資金3億元，擁有城市及道路照明工程專業承包壹級、照明工程設計專項甲級及計算機系統集成等行業資質，是以提供照明一體化解決方案為主營業務的照明系統運營商。公司致力于城市夜景照明建設運營，不斷提升城市夜景整體形象，推動城市夜游經濟發展，并依托利亞德集團平臺資源，與政府共建“幸福城市”。在全國范圍內，參與建設建黨百年、建國70周年、改革開放40周年、第七屆軍運會、上合組織青島峰會、北京懷柔“一帶一路”國際論壇、廈門“金磚五國”會議、杭州G20峰會等國家重大政治文化活動。
項目簡介
武漢是國家歷史文化名城、楚文化的重要發源地，具有璀璨的人文資源，雄渾的自然資源以及充沛的夜間活力等基礎條件。經過 2015 年至 2018 年 3 年間對景觀照明工程的不斷提升，城市特色在夜間基本呈現，具備一定規模，但還不夠系統，精品遺憾并存。以應對軍運會事件為出發點，結合凸顯城市發展新貌，以武漢為新窗口，向世界展示國家新時代的偉大成就，展示中國的自信、友善和包容。
本項目可分為以下三個方面解讀：
①向世界傳遞：宏大敘事，聚力風范，前沿科技；多角度多元，不但有江上城樓,還有大城崛起。
②給城市助力：選點、設備兼顧遠近平衡，軟件統一語境主題；永續經營，提升城市資源效能，打造城市品牌。
③為人民幸福：完善公共服務，生活品質提升，活力吸引人才；培養多元情境的歸屬感，全民參與的自豪感。

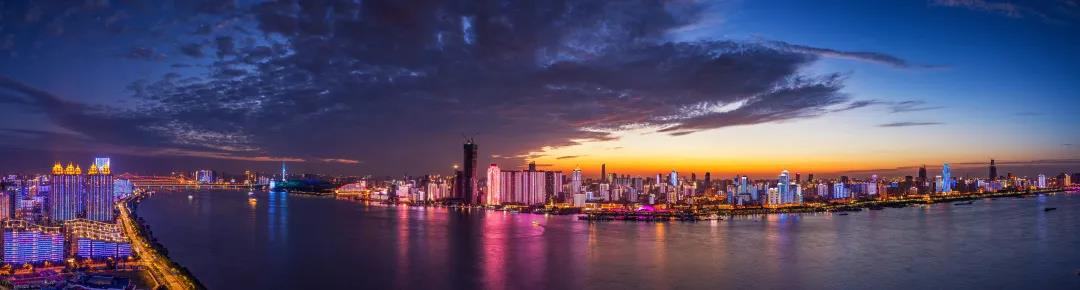

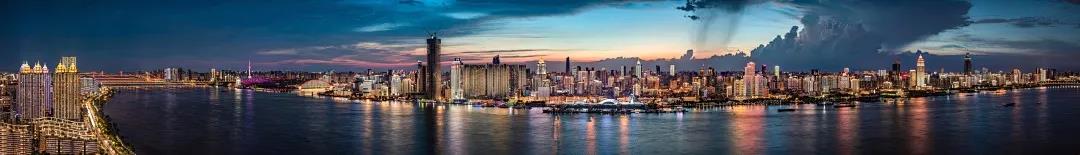

此次武漢“兩江四岸”景觀照明提升建設工程共涉及 928 棟樓宇、兩座山體、七座橋體、69 艘躉船。
武漢“兩江四岸”景觀照明提升建設工程實施后，為市民提供了多種可能的夜間活動場所，大力促進了夜間經濟的發展。2019 年正值新中國成立 70 周年之際，在十一國慶期間，武漢共接待游客 2262 萬余人次，同比增長 10.89%，旅游收入同比增長15.43%。最適宜觀看兩江四岸燈光秀的三鎮江灘日均接待游客 50 萬人次，峰值達 70萬人次；長江游船累計接待游客 37.54 萬人次，同比增長 8.8%。游客對武漢旅游總體印象的滿意率為 99.41%。兩江四岸的夜景已逐漸形成最富魅力、最具特色的武漢新名片。
工程理念
本次設計為了滿足不同情境下的需求，分別設計了三種模式：滿足平日及節慶日需求的表演模式，靜態常亮狀態的基礎模式以及夜間十點以后的深夜模式。
表演模式—國風楚韻。通過龜蛇山、橋梁以及兩江四岸沿岸樓宇之間的聯動，形成立體的光影舞臺，呈現主題為“楚天光秀，輝煌江城”的燈光表演。具有“國風楚韻、浩蕩長歌、輝煌時代”3 個常設主題，和“國慶、軍運等”事件主題。以國風楚韻的地域文化為統一的文化立足，多角度展示武漢的多元特色，凸顯武漢大江大河的江山氣魄。

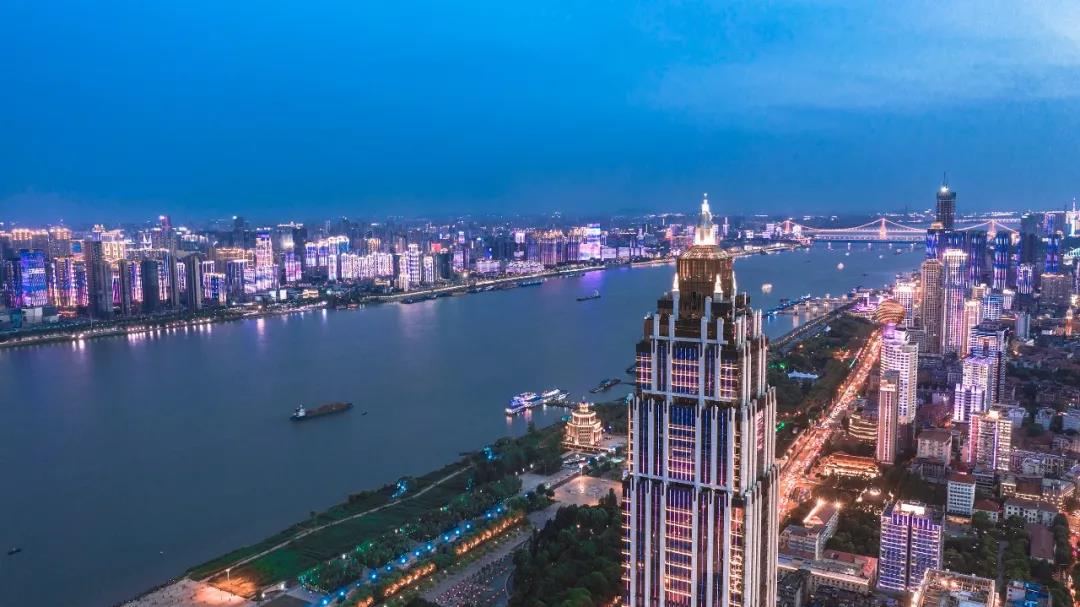

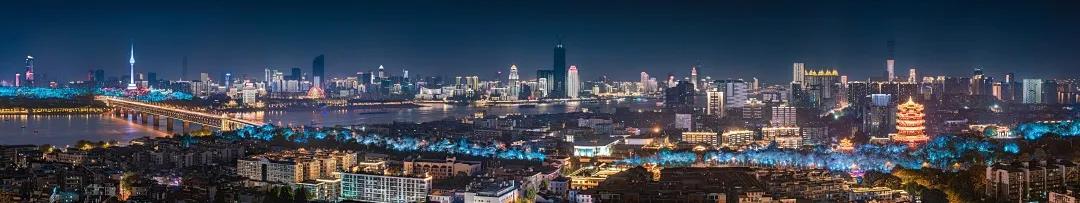

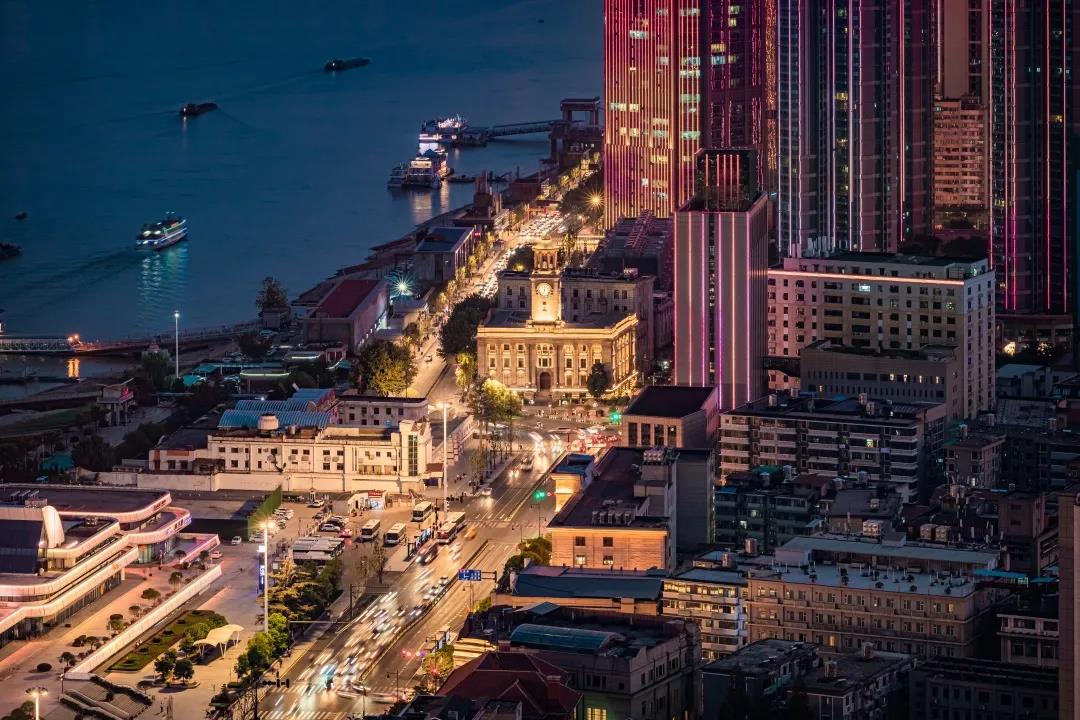

基礎模式—江山氣魄，長江和漢江四岸統一照明秩序。長江兩岸：層次豐富，輝煌明亮。漢江兩岸：安靜雅致，低亮生態?？v向?qū)哟?，增加及調整后排建筑照明使沿江界面更飽滿。橫向?qū)哟?，微彩凸顯組團核心建筑，改善氛圍建筑照明方式。岸線：樹木統一照明方式。龜蛇山，仿照中國國畫和荊楚畫派色彩，全彩突出。橋體，色彩取自荊楚文化古今典型色彩，與山體一同成為兩江四岸的亮點。

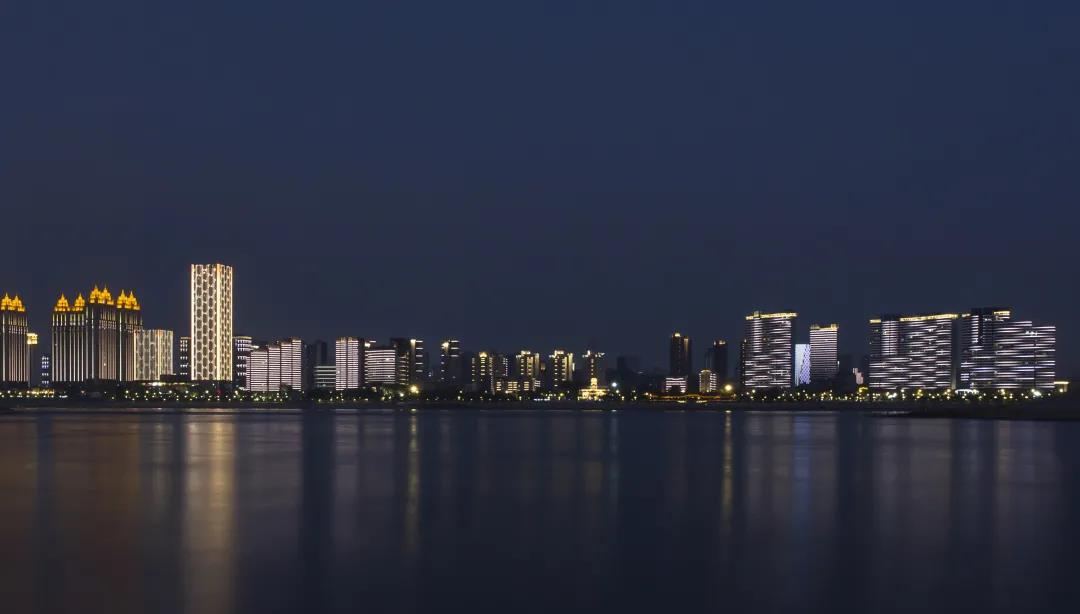

深夜模式—消隱于自然。照明手法上僅強調建筑頂部天際輪廓線，設置于夜間
十點以后，夜色深沉，整個城市再次回歸靜謐的夜間環境。
節能措施
本項目已經通過武漢市固定資產投資項目節能審查。能耗總量（等價值）和電耗分別占武漢市 2019 年規劃耗量的 0.006%、0.017%，占增量的 0.237%、0.197%,對全市 2019 年度能源總量和增量的影響均較小。
在設計、建設和生產過程中：
①根據照明場所的功能、性質、環境區域亮度、表面裝飾材料及所在城市規模
等，確定亮度標準值，落實節能評估文件中的節能措施和節能設備；
②采用的照明器具達到國家一級能效標準；
③建立能源智能管理系統；
④分模式控制，節約電能。通過建立合理的運行方案，可以有效地實現照明的多級控制（即實行表演模式、基礎模式和深夜模式的三級控制)，從而達到節能目的;
⑤所有燈具均采用高效節能、壽命長的 LED 光源系統，綠色環保，LED 點光源采用無污染的材料制作而成,而且其廢棄物還可以回收利用，鎮流器按光源要求配置，并滿足相關能效標準的要求。
新工藝、新技術
新設備（燈具類）：
①LED燈具單顆可控，可實現整體實時聯動控制及方案中的動畫效果。
②本次采用的大功率窄角度的彩色投光燈，既保證了有效的投射距離，同時混光效果好，在色彩動態變化時，能呈現細膩豐富的色彩變化。

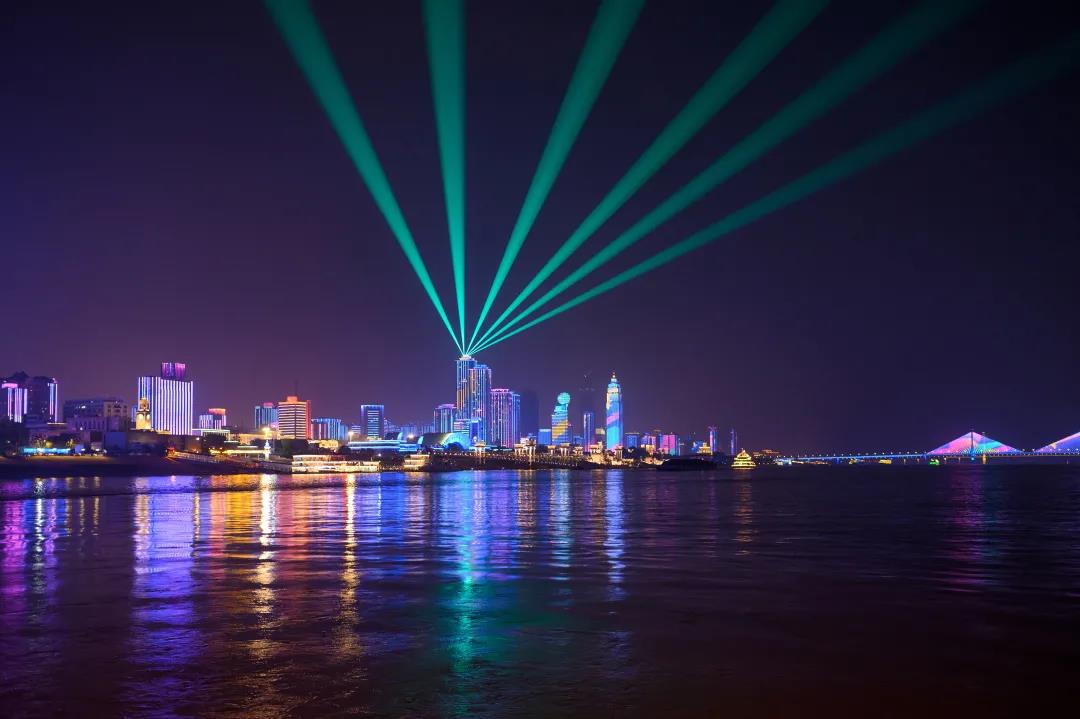

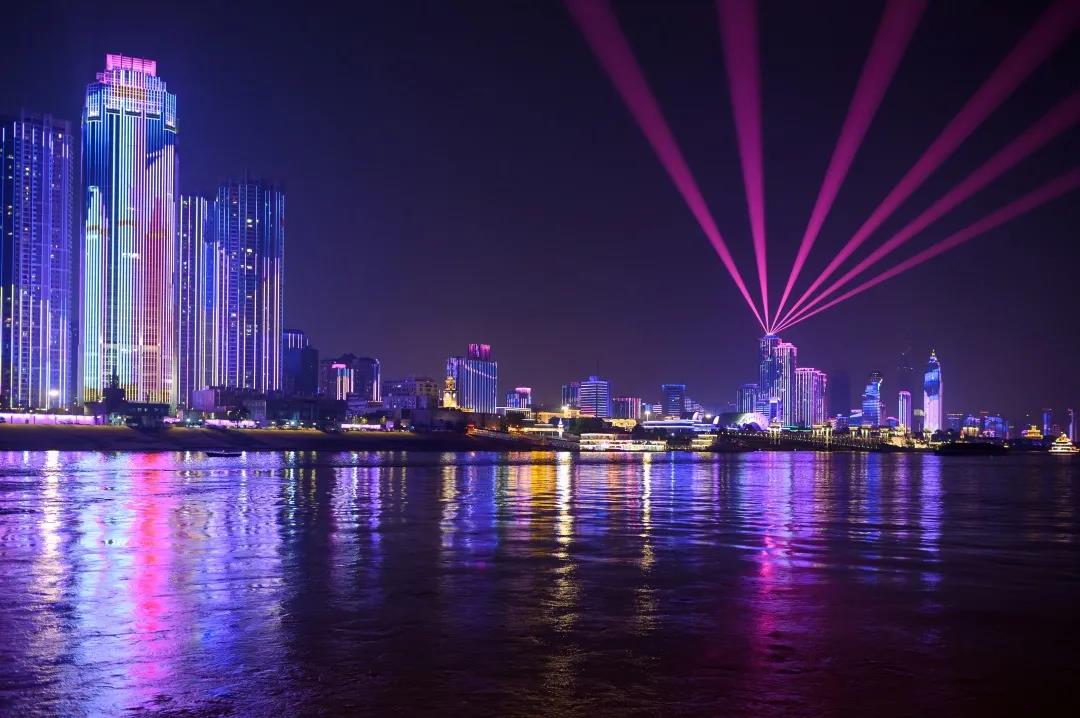

③在建筑上使用到了功率亮度為 6KW 的大功率激光燈，可 360 度靈活旋轉(以往產品僅能做到小于 50 度)，此款設備是在內部混色，顏色均勻度高，光色呈現精確。
新技術：

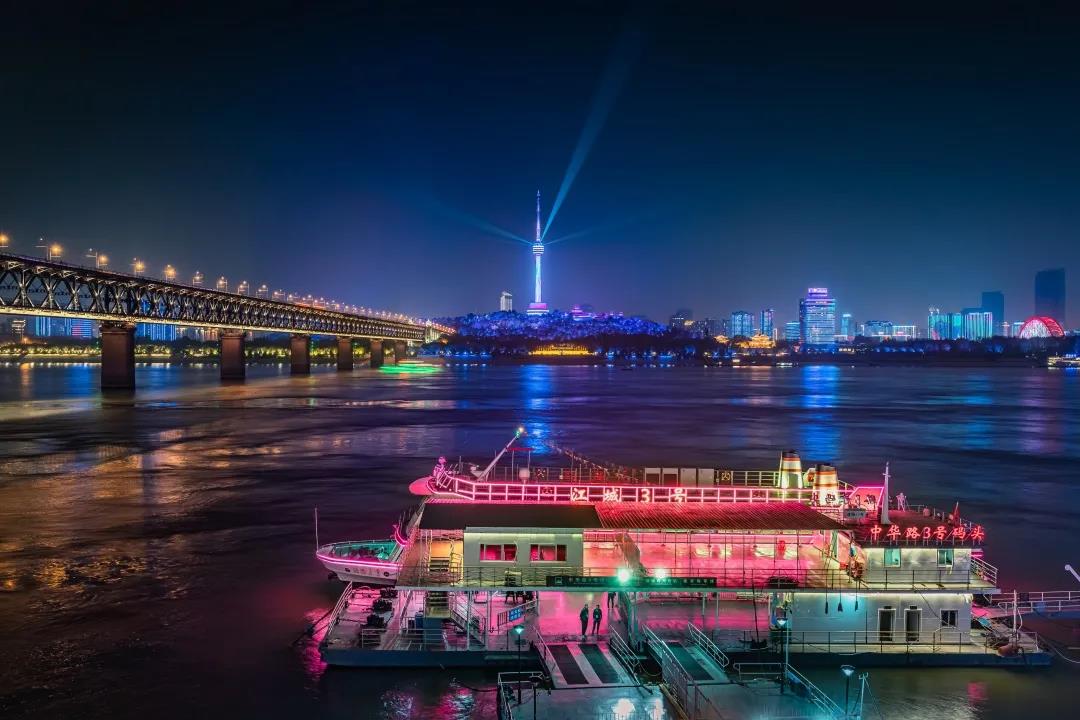

本項目采用全新夜景照明聯動控制系統平臺，夜景照明聯動控制系統平臺兼顧第一期、第二期、第三期的建筑，同時對 3 座橋體（江漢橋、知音橋、鐵路橋)、2 座山體（龜山、蛇山)、27 處躉船碼頭進行智能遠程控制。
①總控系統的架構按明控制邏輯關系和照明線路拓?fù)錁?gòu)建，并由中心級系統（總控平臺)、中間級系統（二級總控）和終端級系統（樓宇節點）形成三級邏輯層，且三級邏輯層之間通過兩級通信層進行聯絡。
②控制平臺（總控平臺或二級總控）配置的數據存儲容量不小于 1 年的數據，系統主服務器平均負載率小于 65%。
③系統具備逐點白平衡、亮度調節（區域亮度調節）功能。
④系統具備燈具自動寫址功能，便于施工安裝和后期維護。
⑤控制系統可對燈具伽馬值進行調整，以滿足不同的效果需求，且能夠?qū)?span style="letter-spacing: 0px; box-sizing: border-box;">不同建筑或建筑群設定不同伽馬值。
⑥總控平臺的系統平均故障間隔時間（MTBF）大于 30000 小時，二級總控的系統平均故障間隔時間（MTBF）大于 20000 小時。
⑦保證大量數據傳輸時系統穩定、信號在各個控制點時鐘誤差越小越好(不高于 40ms)。不受外界信號干擾、屏蔽，符合 EMC/EMI 標準。
環保安全措施：
①本項目所有燈具安裝均考慮防眩光措施處理，增加燈具擋板，避免對環境造成光污染。同時玻璃幕墻、鋁塑板墻、大理石墻、釉面磚墻或其他具有光滑表面的建筑物不采用整體泛光照明。減少空中的逸散光。對于以休息、工作為主的對象（居住樓、辦公樓、宿舍、教學樓等）采用單側向外發光的 LED 點燈，結合局部泛光照明。消除對室內居民干擾。
②橋梁景觀照明宜采用表現橋體輪廓和橋底部的照明方式,突出橋體曲線。采用投光突出高大橋塔、橋墩，嚴格限制投光設備的高度與角度，避免對橋面人車，橋下行船構成干擾。
③所有配電箱分支回路均采配備漏電保護開關，剩余電流保護器的動作時間均為 0.1s，不僅有效保護了操作人員的人生安全，同時也縮小了配電箱體積,節約了材料和空間。
④本項目配電箱和控制柜內均增設門禁告警模塊，在箱體面臨破壞或者箱門非正常打開的時候發出警報，總控室及時收到警報信息作好相關處理，增加了設備安全的可靠性。
⑤本項目燈具均采用 LED 芯片光源，節約了用電量，增加了燈具壽命和安倫。
⑥照明設備所有帶電部分應采用絕緣、遮攔或外護物保護，距離地面 2.5米以下的照明設備應使用工具才能打開外殼進行光源維護有效避免觸碰帶來的安全隱患。
