2021年度第十九屆深照獎工程二等獎丨成都熊貓基地觀光瞭望塔夜景照明工程
設計單位：深圳市凱銘電氣照明有限公司
施工單位：深圳市凱銘電氣照明有限公司
業主單位：中國五治集團有限公司
獲獎單位介紹
——深圳市凱銘電氣照明有限公司
1、
深圳市凱銘電氣照明有限公司是一家專注于城市照明規劃設計與工程施工、為城市創建舒適光環境的國家高新技術企業；成立于2000年7月，注冊資金1.1億元，具有城市及道路照明工程專業承包壹級、照明工程設計專項甲級、電子與智能化工程專業承包貳級資質、噴泉水景設計施工乙壹級資質、承裝（修、試）電力設施資質、機電工程總承包三級資質、市政公用工程總承包三級，以及國家高新技術企業。
2、
在2019年，凱銘系統服務體系全新升級，分為三大板塊，分別是：照明建設板塊；數字城市建設板塊、城市文創運維板塊。其中照明建設板塊，涵蓋七大照明項目類型：城市照明總規劃、商業綜合體照明、地標超高層建筑照明、大型文化旅游夜景規劃、大型公照明、居民地產照明、室內照明等。
項目簡介

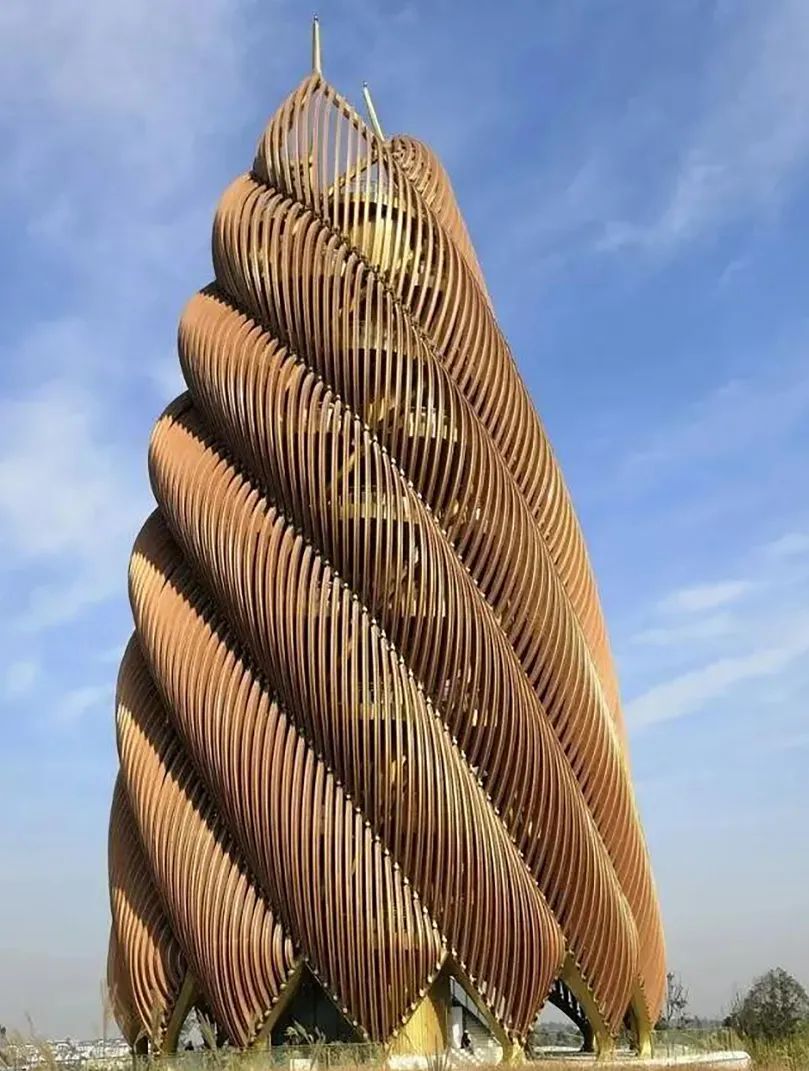

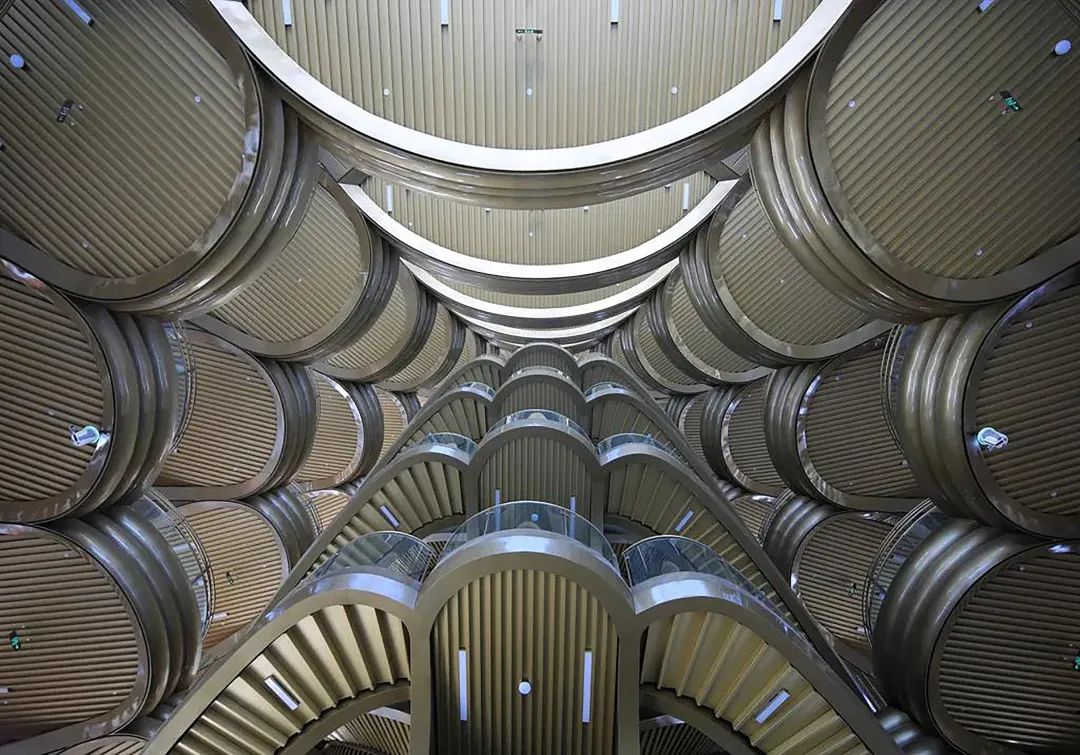

成都熊貓基地觀光瞭望塔位于英雄農場區的北側邊界，全塔高 69.8米，共9層，分別呈現活力舞臺、熊貓劇場、藝術展廊、創意書屋、竹葉茶室、奇遇時空、觀景平臺等多重空間，從塔身南側看，塔體猶如一根破土而出的春筍，從塔身北側觀看，全塔猶如一根"剖開的筍”，且從兩側可以看到塔身重心后頃，造型十分獨特。熊貓塔內部中廷是以芙蓉花開為指引的螺旋觀光臺，從下往上看，一片片的“芙蓉花等”在美麗綻放，對應著熊貓觀光塔 81 個觀景平臺，猶如春筍破土，芙蓉花開，外緣弧形層層重疊，81 片金色“芙蓉花瓣”團簇分布，扶搖直上蔓延整個塔體，營造出美輪美奐的視覺體驗。
更令人驚艷的建筑美學蘊藏于熊貓塔塔的“筍尖”部分。觀光瞭望塔的塔冠設置了一個由 75 根桿件組成的開閉系統，每個桿件均增設位移傳感器，最長桿件長度達18米，通過液壓裝置、電氣裝置完美配合來保證 75根桿件的開啟和團合動作的高度一致，使其精確滿足兩分鐘“發芽”、閉合所需要的效果及速度要求。
這是國內首個采用“發芽”創意的建筑，平時觀光瞭望塔的塔冠為閉合狀態，但在大熊貓寶寶誕生、明星熊貓生日、法定節假日等時間節點，塔冠便會開啟。熊貓塔主體為鋼結構，重達 1300噸，為最大程度模擬“春筍”表面的紋理與脈絡，觀光瞭望塔采用了 672 根單曲不重復的弧形月牙格柵作為幕墻“外衣”。

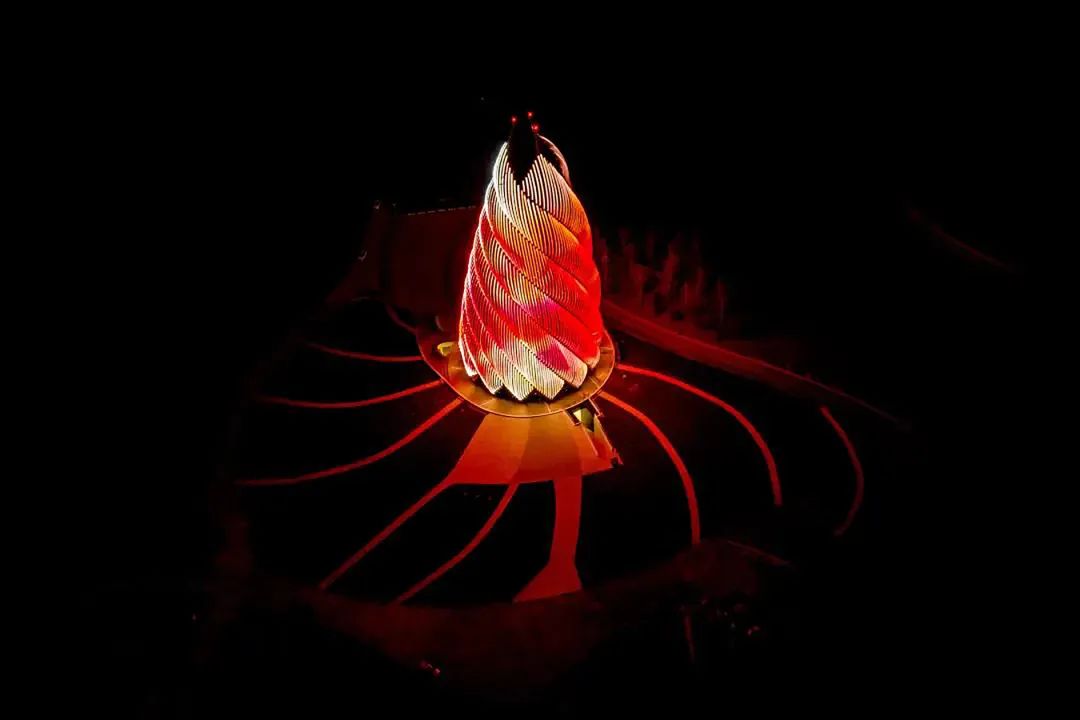

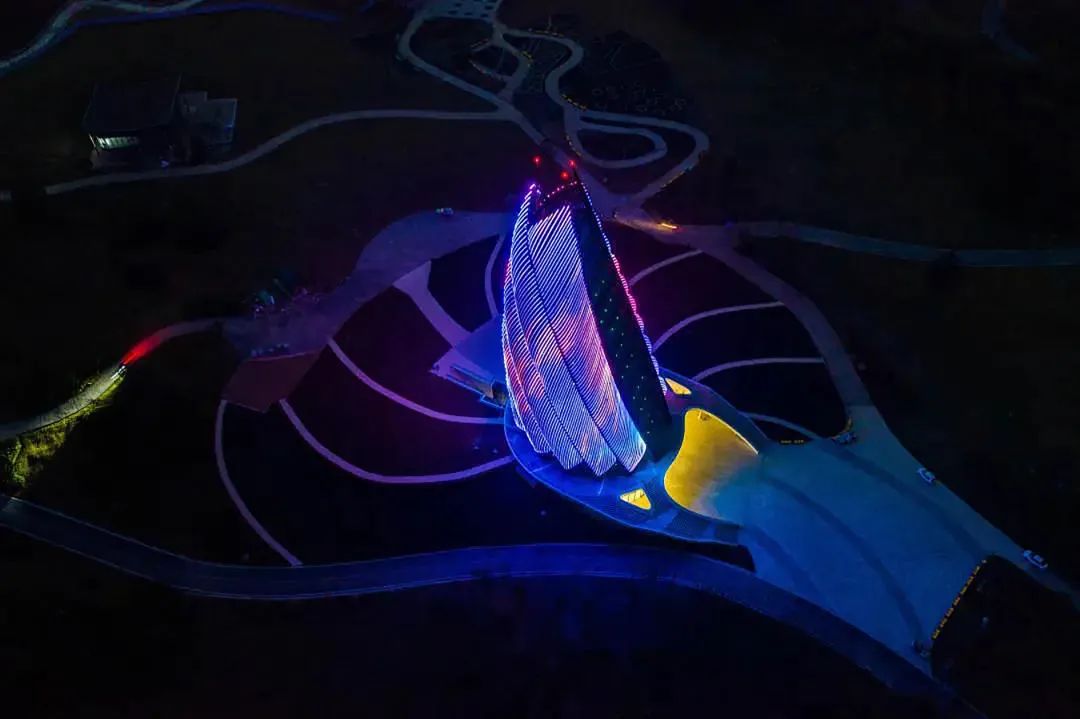

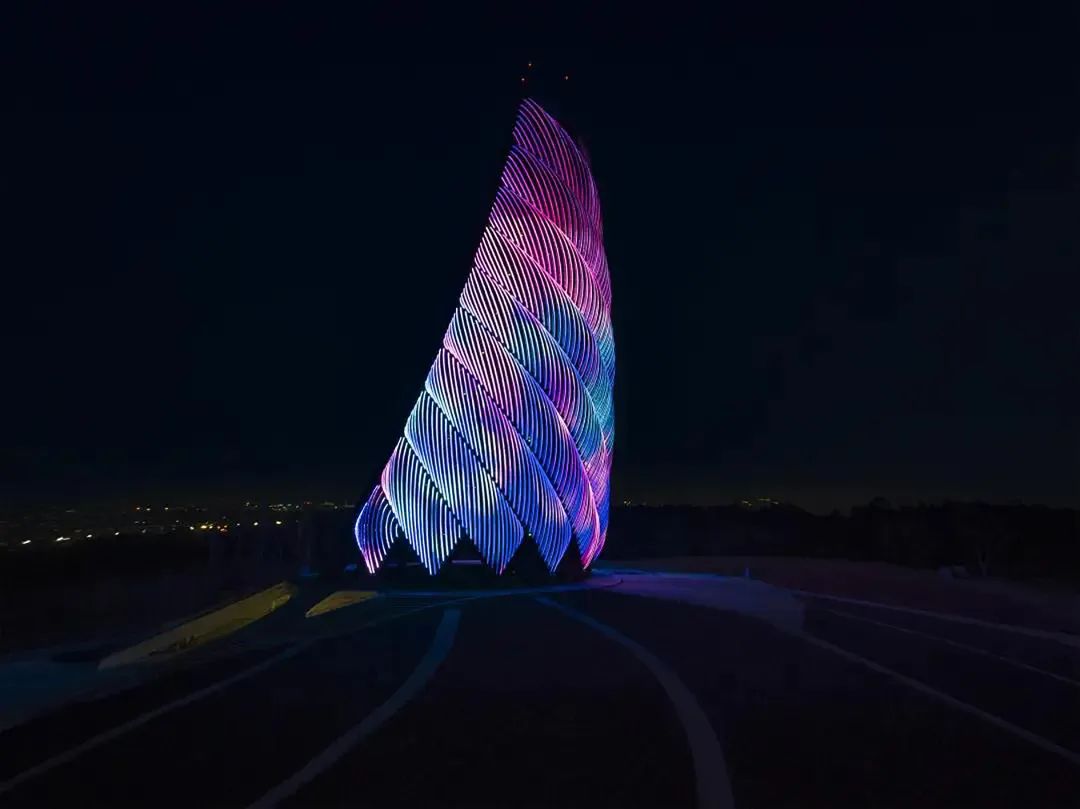

這種創新形造型極富特色，也極具施工難度，為了起到更好的燈光效果，必須將燈具安裝在裝飾條內部空間，通過光影反射形成動態圖案或光影流動效果。同時，在照明控制方面，采用先進的的模塊化控制方式，選用高效節能、壽命長的光源，實現自動開關、根據環境劃分場景等功能，并可根據實際情況設置日常、節假日、重大節日等不同模式。
理念、方法創新
1、照明設計理念：
A、夜景照明設計是技術和美學、人文和自然景觀的有機結合，它能為人們創造優美、和諧、溫馨。娛樂的光環境及令人流連忘返的夜景觀。
B、夜景照明是美化城市、豐富城市夜生活、創造城市形象工程的重要體現。燈光可以演繹一個城市的文化內涵、建設成就與文明程度。
C、夜景照明是城市發展活力、環境水平、管理及文明程度的象征，能創造良好的經濟效益，吸引旅游和投資。
2、巧設手法表現深刻的文化內涵：
A、認真研究、捕捉建筑藝術的表現點，選擇合適的燈具和光源，再塑建筑藝術、優雅的夜間效果，是夜景照明的關鍵所在。
B、捕捉自然景觀的表現點，注意生態的美學設計，表現生態的美。
C、文化娛樂場所充分利用燈光和現代控制技術，展現合適的夜景照明藝術效果。
D、更為靈活多樣的燈光漸變可控系統，內藏LED燈的漸變可控系統+投光燈系統，組成了可控且立體感較強的燈光漸變系統。通過對這兩種系統的控制配比，可調試出與建筑形態相融、滿足大眾視覺需求的各種光線組合。
節能措施
本次成都熊貓基地觀光瞭望塔項目，在項目初期籌劃中，就將節能作為工程中的第一核心點。項目投入前期，在勘察、設計、選材等方面，均設想將節能的理念融合各環節中，具體表現在以下方面:
A、材料選型：作為四川三九大的標志性工程，本工程使用具為定制的 LED模組燈具，LED燈具與傳統燈具比較，能耗節約大，光亮柔和，燈具重量輕，制作加工耗材減少。
B、技術加持：采取多種模式，即表演模式、屏保模式、基礎模式和節能模式等，各種模式下亮燈數量不一致。既表現不同時段的氛圍效果，又有效的節約電能。
C、嚴格按照《城市夜景照明設計規范》中的要求，依據區域?qū)傩栽O(shè)置合理指標，對高度進行控制，采用高效節能的 LED 光源、燈具和電器附件。
D、通過分模式、分時段的場景控制，節約能源。如設置的屏保模式，底色暗，只有圖案的地方是亮的，整體亮度很低，通過圖案緩緩動態形成一幅唯美的畫面，既考慮了觀景的需求，又考慮到了節能的需求。
E、而在材料選型上，以點光源為主，電能消耗低。
新技術、新材料、新設備、新工藝
新技術、新工藝、新材料、新設備的應用和計劃：
A、燈具采用節能 LED燈具，履行國家環保節能響應，同時也減少能源，提高燈具使用壽命。
B、聯動控制系統，采用國際新進的世界五百強企業歐司朗品牌，穩定而高效的控制系統，有效保證中心區每一棟樓體畫面流暢美觀。
C、利用電子計算機及先進的施工管理軟件對工程的施工進度計劃進行跟蹤控制，均取得了良好的經濟效益。
D、電纜采用低煙無鹵材料，確保使用質量有保證，對環境無污染，可以有效應對惡劣環境。
E、室外內電線套管優采用重量輕、能耗低、經濟耐用的JDG 管材，即保證質量，同時確保長期使用不生銹。
F、電源供電，盡可能使用低壓 DC24V供電，既保證用電使用安全，又保證燈具的使用壽命。
G、燈具安裝開孔以及管線敷設固定開孔，引起的后期防水保護問題，使用現行的環氧聚酯膠，既環保，又能確保防水的使用壽命。
H、在檢查其它工序質量的同時，特別重視對屋面基層質量的檢驗與驗收。
安全措施
在工程施工中，安排專職安全監察員，每天檢查工程施工安全工作及文明施工情況，每周召開工程安全會議一次。制定具體的安全規程、文明施工管理規定和違章處理措施，并向公司安全、文明施工領導小組進行匯報。
施工安全保證措施：
A、持證上崗、定期進行身體檢查。
B、有安全技術措施及交底，落實所有安全技術和人身防護用品。
C、所有的材料均應放置平穩，不得妨礙通行和其他作業，傳遞物件時禁止拋擲。
D、雨天和霧天進行高空作業，必須采用可靠的防滑措施，遇到六級以上大風時，停止高空作業，暴雨后對高空作業設施進行全面的檢查、修復和完善。
