2022年度第二十屆深照獎設計獎一等獎丨坪鹽通道工程
設計單位：深圳市市政設計研究院有限公司
施工單位：深圳市路野建設集團有限公司
業主單位：深圳市交通共用設施建設中心
獲獎單位簡介
深圳市市政設計研究院有限公司（以下簡稱“市政院”）成立于1984年，隸屬于深圳市地鐵集團有限公司，是一家技術力量雄厚、專業配備齊全、人員結構合理，具有工程勘察綜合甲級資質、工程設計市政行業、公路、特大橋梁、建筑工程、風景園林、城鄉規劃等甲級資質、工程咨詢單位甲級資信及施工圖審查一類資質的國有綜合科研設計高新技術企業。
市政院擁有“國家級院士（專家）工作站”“國家級工程實踐教育中心”“國家博士后科研工作站”“交通基礎設施智能制造技術交通運輸行業研發中心”“廣東省新型橋梁結構工程技術研究中心”“國際低碳市政基礎設施研究中心”。擁有廣東省勘察設計大師3人，教授級高級工程師、博士和博士后近60人，高層次人才12人。
市政院先后承接業務眾多，業務類型涵蓋了城市道路、橋梁、軌道、隧道、公路、交通、建筑、地下空間、給水排水、燃?xì)?、電氣、風景園林、環衛、防災減災、規劃、勘察、設計、監理與施工圖審查等領域，尤其在智慧城市、生態城市、海綿城市、綜合管廊、有軌電車以及BIM技術等方面的研究、推廣及應用走在行業前列。
一、獲獎項目簡介

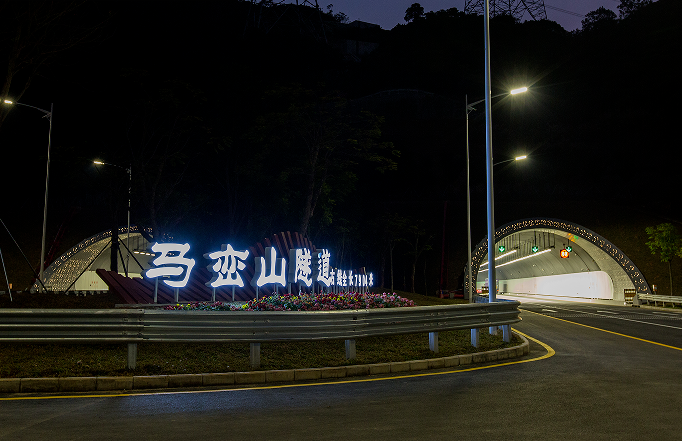

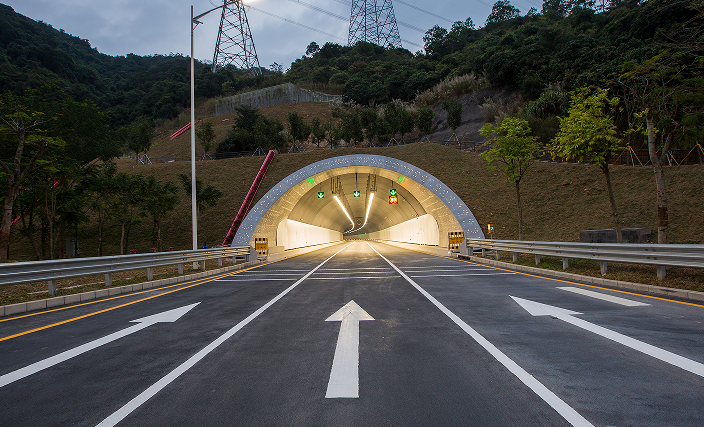

坪鹽通道工程位于深圳市東部地區，基本呈南北走向連接坪山新區與鹽田區。本項目工程范圍跨越坪山、鹽田兩區，北起坪山新區現狀錦龍大道——中山大道交叉口，南至鹽田區鹽壩高速，路線全長約11.252km。全線共設2座大型互通立交、1座特長隧道（暫命名為馬巒山隧道、隧道長約7.9km）、15座橋梁（總面積約9.5萬㎡）。坪鹽通道主路速度為80km/h，錦龍立交匝道均為40km/h，坪鹽通道主線單幅四車道，單幅機動車道標準段寬12米。

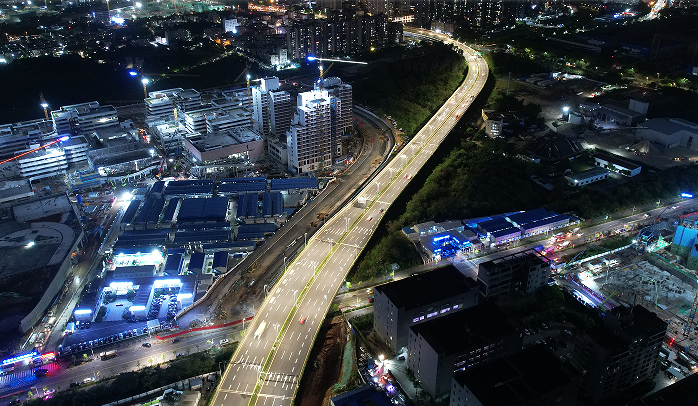

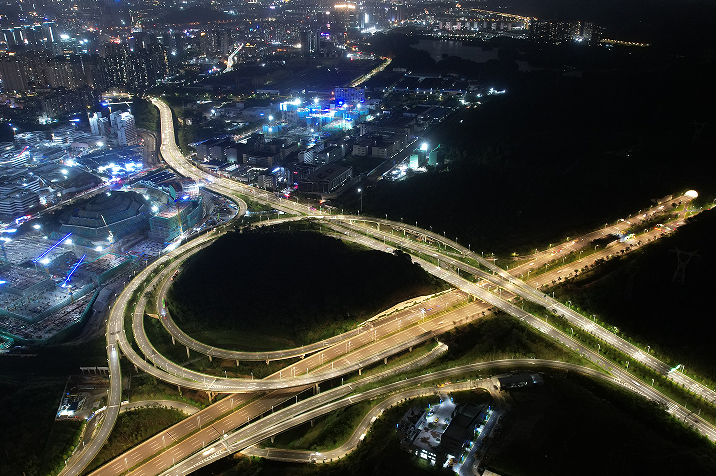

夜間全景
本項目道路照明工程與2015年10月完成施工圖設計并通過施工圖設計審查。2015年12月份啟動項目施工，并于2021年12月項目全線通過驗收，目前坪鹽通道整體照明效果良好。坪鹽通道共設置3臺SCB11-125kVA道路照明專用箱變，各類型燈具579套，項目發改批復總投資45.25億元，其中照明工程約1500萬元。
二、理念、方法的創新點
城市道路照明是城市建設中不可缺少的一項重要的基礎設施，他為城市夜間各種車輛行駛以及行人創造出良好的視覺環境，達到保障交通安全、提高交通運輸效率、方便人民生活、降低犯罪率和美化城市環境的目的。在一定程度上也反映了一個城市的經濟實力、社會進步和現代化程度的一個標志。
城市道路照明設計根據道路的等級和照明標準，在安全、節能、適用、美觀、經濟合理的前提下，作出實施道路照明方案。城市道路照明設計遵循一定的設計程序和方法，并分析和考慮道路的幾何條件、環境條件、照明技術的發展現狀等因素?！鞍踩煽?、技術先進、經濟合理、節能環保、維修方便”是本次道路照明設計的基本原則。
城市道路照明還具有完善城市功能、美化城市環境的作用。因此，既要考慮道路照明設施的美觀、又不能因一味追求燈具造型美而影響照明效果或浪費過多的電能和工程投資。嚴格按照城市道路照明設計標準及相關規范進行設計，努力構建綠色、健康、人文的城市照明環境，切實提高城市道路照明設計質量和綜合效益。
三、節能措施
1、主車道、輔道設計功率密度LPD值滿足CJJ45-2015《城市道路照明設計標準》節能標準。
2、采用節能的照明專用箱式變電站。
3、采用高效LED燈具，光源效率不低于120lm/W，道路照明燈具效率不得低于75%，燈具平均壽命不低于30000h。燈具防護等級不低于IP68，保證在環境污染嚴重、維護困難的城市快速路高架橋上具備較高的維護系數，提高燈具的使用壽命和效率。每一桿路燈設置單燈智能控制器，能在滿足不同時段照明需求的情況下，最大化降低運動功率，節約電能。
4、各路燈箱變配電柜處設置集中控制智能終端。通過分析當?shù)赜秒姴ǚ?、波谷，采用多抽頭電壓可調自耦變壓器自動調節各時段箱變最佳輸出電壓。通過對不同階段、不同節假日設定不同的定時開關燈和調光策略，實現真正的按需照明，在滿足需要的前提下盡最大限度達到節能效果，做到“少而不簡、多而不繁”。
5、路燈主干電纜采用銅芯電纜，強度高、電阻率低、延展性好、載流量大、能耗低、穩定性好、耐腐蝕、施工方便、電壓損失底、抗疲勞、抗氧化、發熱溫度低。

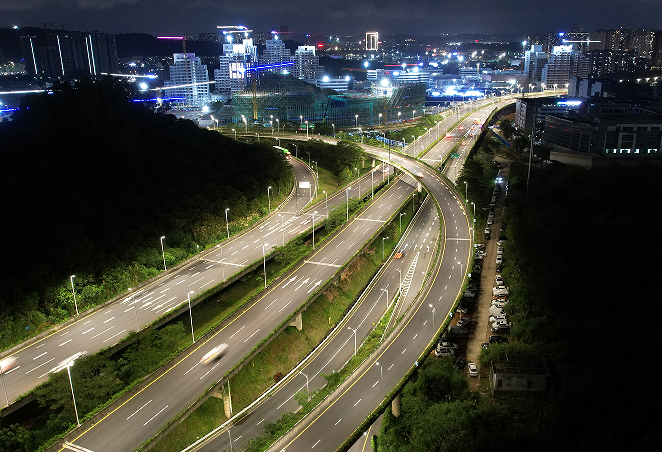

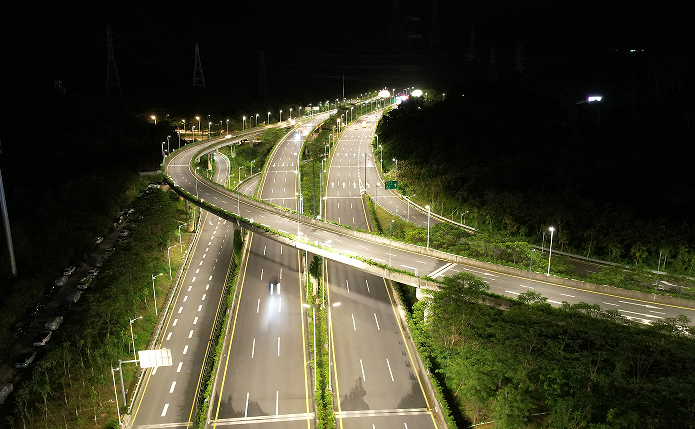

夜間匝道

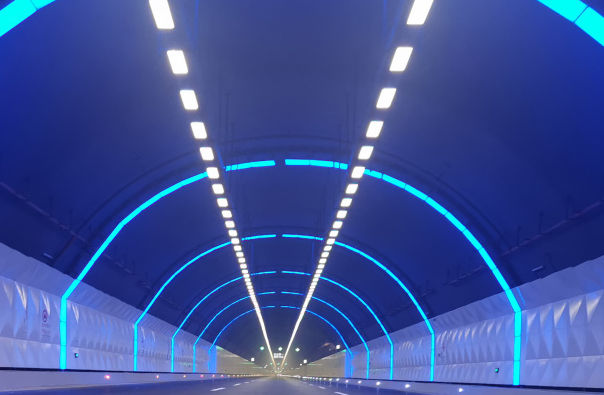

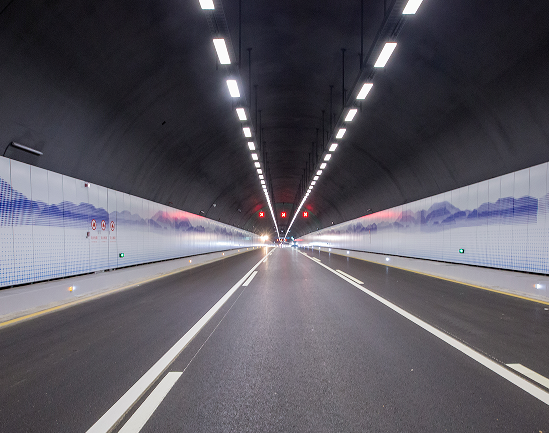

四、新技術、新材料、新設備、新工藝
坪鹽通道全線采用LED燈具，LED燈具具有本身的特性——光的單向性，沒有光的漫射，保證光照效率。LED路燈有獨特的二次光學設計，將LED路燈的光照射到所需照明的區域，進一步提高了光照效率，已達到節能目的。LED的已達110-1301m/W，而高壓鈉燈的發光效率是隨功率增加才有所增加。因此，總體光效LED路燈比高壓鈉燈強（這個總體光效是理論上的，實際上250W以上高壓鈉燈的光效高于LED燈）。LED路燈的光顯色性比高壓鈉燈高許多，高壓鈉燈顯色指數只有23左右，而LED路燈顯色指數達到75以上，從視覺心理角度考慮，達到同等亮度，LED路燈的光照度平均可以比高壓鈉燈降低20%以上。光衰小，一年的光衰不到3%，使用十年仍能達到道路要求，而高壓鈉燈光衰大，一年左右已經下降30%以上，因LED路燈在使用功率的設計上可以比高壓鈉燈低。
LED路燈有自動控制節能裝置，能實現于滿足不同時段照明要求情況下最大可能的降低功率，節省電能?？蓪?shí)現電腦調光，分時間段控制、光線控制、溫度控制，自動巡檢等人性化功能。
壽命長：能使用5萬小時以上，提供三年質量保證。不足之處就是電源的壽命得不到保證。光效高：采用≥1001m以上的芯片，相對于傳統高壓鈉燈能節能75%以上。安裝簡便：無需加埋電纜無需整流器等，直接將安裝于燈桿接上或者將光源嵌套原有燈殼。散熱控制出色：夏天溫度控制在45度以下，并采用被動散熱方式，夏天的散熱保障不足。質量可靠：電路電源全部采用高質量元器件，每個LED都有單獨過流器保護，無需擔心損壞。光色均勻：不加透鏡，不以提高亮度而犧牲均勻光色，從而保證無光圈光色均勻。LED不含有害金屬汞，在報廢時不會對環境造成危害。
五、環保安全措施
1、采用具備能耗低、發光效率高、壽命長、光通量高、維護費用低和經濟性好等特點的截光型LED燈具，對周邊環境影響小。
2、合理設置路燈燈具，能防止眩光。根據路面狀況進行適當?shù)脑O(shè)置，使車輛駕駛員和行人能有效地獲得前方道路的方向、傾斜度等信息。
3、燈桿、燈臂及路燈安裝使用的抱箍、螺栓、螺母等金屬構件，應進行熱鍍鋅處理。燈桿壁厚要求：8m及以下路燈燈桿壁厚3mm，10米燈桿壁厚3.5mm，12米燈桿壁厚4mm、燈桿壁厚的允許偏差滿足GB/T 709-2019第6.1.1條規定：燈桿噴塑厚度均應≥50μm；燈具與燈桿連接加裝防墜鏈。
4、路燈燈桿為優質鋼板制作成型，一體式結構，彎桿與直桿亦可采用插接式連接，內外熱浸鋅處理后表面靜電噴塑，具有很強的耐腐蝕性能，燈桿抗風能力達35.2m/s，滿足深圳市當?shù)乜癸L(fēng)及高架橋抗震的需求。
