2021年度第十九屆深照獎工程二等獎——青島國際院士港二期項目泛光照明工程
設計單位：青島北洋建筑設計有限公司
施工單位：利亞德照明股份有限公司
業主單位：青島院士港工程建設有限公司
獲獎單位介紹
利亞德光電集團成立于1995年，2012年在深交所上市。集團擁有員工近5000人，9大生產基地及7大國際營銷中心遍布全球。利亞德致力于通過技術創新、產品創新、高端制造，引領全場景智慧顯示應用新時代。成立27年，利亞德始終專注于智能顯示領域，堅持穩健經營、持續創新、開放合作，形成了以LED顯示事業為核心，文旅夜游、虛擬現實技術（VR）融合發展的全生態事業群。 公司始終以技術研發為根、產品創新為本，專利超2280項；始終以提升人類視覺享受為愿景，專注視效科技及應用的萬億商用民用市場。
項 目 簡 介

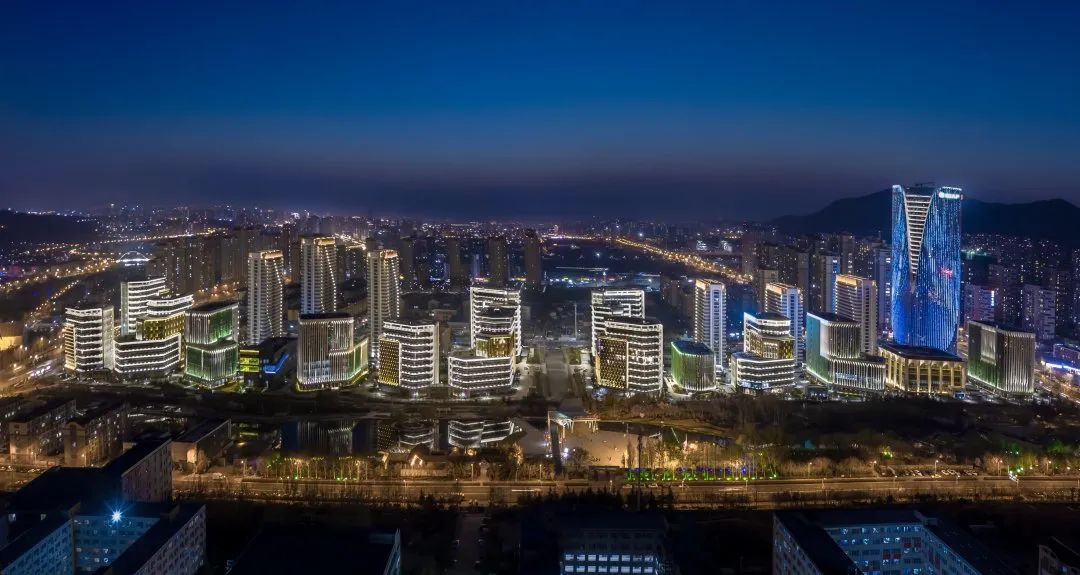

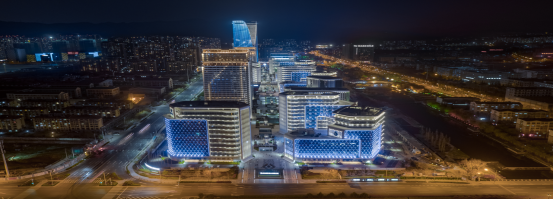

項目位于青島市李滄區金水路以南，九水路以北，東川路以東，毛楊路以西。北依青島世園會，西鄰萬科生態城生態公園。園區距青島流亭機場約22公里，距青島火車北站約13公里。本項目基地總用地面積1215197m北側C4地塊用地面積54245.3㎡，南側C9地塊用地面積67274.4㎡，為南北狹長型地塊?？偨ㄖ娣e約100萬平方米，其中地上約 36 萬平方米。 本項目的使用群體是來自世界各國的高精尖人才和各行各業的領航者、學術泰斗，是影響世界發展的重要成員。各國人才齊聚在此，各自來自不同的領域，不同學科的相互交叉更加容易產生新的原始思想。 規劃設計以“曲水流觴”為理念，配以五座代表五大洲建筑特色的建筑單體，象征院士來自于五湖四海，實現文化的中西合璧。主要打造以生物醫藥、網絡信息、新能源新材料及高端裝備制造為主的院士研發基地。地上規劃建設院士科研樓宇，工程技術中心以及配套的人才公寓。深度開發利用地下空間，規劃6層，配套實驗室、大數據中心、會議中心、智能停車、生活服務、健身休閑等功能。通過退臺式下沉廣場等方式將自然光引入地下，提高地下空間的舒適度，提升地下空間價值。
理念、方法創新

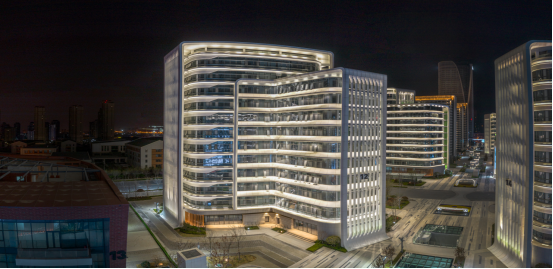

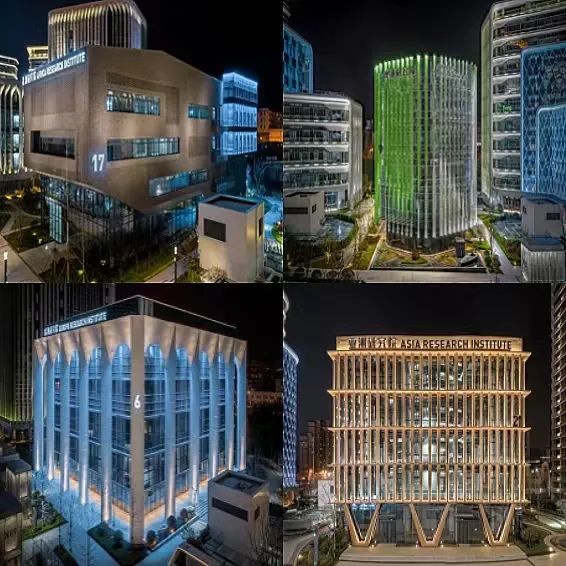

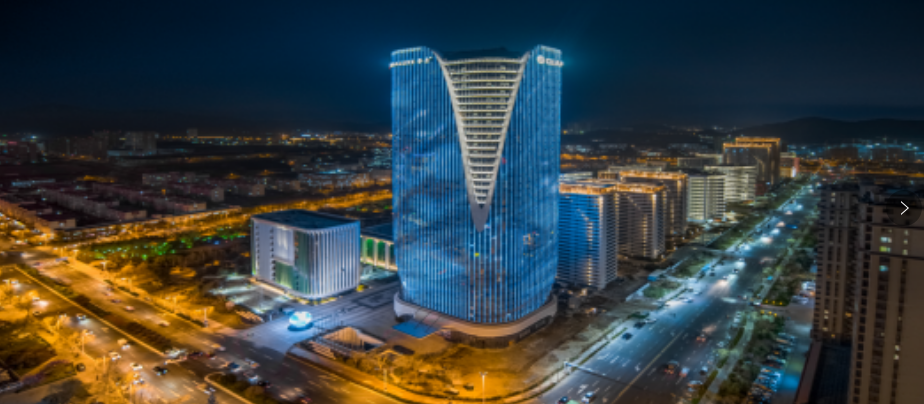

照明設計理念： 結合建筑設計規劃“曲水流觴”的理念，將其廣納、中西合璧、形塑鏈結國內外人才、積蓄新能量后得以回饋報效國家，如同天工開物一書的歷史意義，提出“乘風破浪、揚帆起航、流光筑夢、與時俱進”的照明設計理念，不同與以往實施的夜景燈光項目，院士港燈光設計從三維空間的角度出發，充分考慮不同視角的感受以及確定建筑的立面特點進行燈光處理，從不同視角來構成院士港式夜景圖，塑造出城市氛圍。
節 能 措 施
1、院士港地塊燈光結合園區運營規律，劃分為平日模式、節日模式及重大節日模式，通過照明智能控制系統進行統一管理，根據不同的場景進行合理的燈光控制，實現照明控制的智能化，實現節能的效果。 2、燈具均選用LED產品;合理選擇照度值，不過分提高照度。 3、在滿足顯色性和相宜色溫條件下使用高效光源，有效地控制了總體照明能耗。 4、選擇高效LED驅動器，并降低諧波、提高功率因數。 5、選擇高效率、配光合適的燈具。 6、合理布燈，優化設計方案。 在平日模式下，照明簡潔明快，勾勒出建筑特點，深夜時燈光只保留建筑天際線及行人尺度的照明，表達項目區域的標志性及人性化。根據建筑風格、業態區分，照明設計按照四季春、夏、秋、冬采用控制系統啟動，對建筑表面進行亮度和色溫控制，智能編程形成光影互動場景。燈具設備采用LED低功率、高光效、間接反射、合理控光防止眩光等手法避免光污染，有效節省用電量。結合LED智能照明和傳感技術，把控制功能、場景控制、信號處理等組成的智能照明控制系統，加入有線通訊和組網技術的應用，實現遠程傳輸和控制。
新技術、新材料、新設備、新工藝

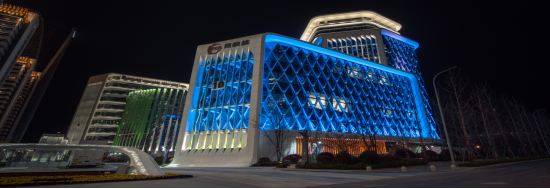

大量使用節能、壽命長的LED燈具，LED燈具是一種高效的冷光源，以LED作為光源的LED燈具具有節能環保、工作壽命長、照度均勻、顯色性能優良等特點，同時LED燈具的外形小巧，安裝方便;DMX512控制器的使用，可以很好地控制各種色彩同時也能實現色彩之間的柔和過度及變化。 1、照明燈具的效果與安裝與幕墻進行整合;在設計之初，作為照明設計方，與建筑單位及幕墻單位進行大量細致的溝通，從而實現在滿足燈光效果的基礎上與幕墻結構的整合，燈具隱藏于建筑結構中，采用各種防眩光格柵或配件，既滿足防眩又不破壞建筑幕墻白天的效果。 2、本項目立面照明效果采用超大角度拉伸透鏡，減少近二分之一的燈具的布置數量，在滿足燈光連續的效果基礎上，也避免了眩光。 3、設計采用最新技術產品瓦數能耗底，光效高進行的燈位圖，優于常規設計需要能耗。 4、立面照明控光技術先進，功率瓦數低，光效高，采用COB光源二次反射技術有效解決眩光污染問題。 5、窗框燈具光效及出光效果:燈具控光技術先進，功率瓦數低，光效高，采用二次反射技術有效解決眩光污染問題。 6、地面燈具選用防護等級IP68考慮后期維護問題。 7、在本項目中的照明設計中立面明裝燈具，燈殼與幕墻顏色同色的噴涂處理，使之觀賞時燈具的辨識度大大降低。
環 保 措 施
1、燈具均選用LED產品。LED燈具具有點亮快，調光、調色性能佳，可承受高強度機械沖擊和振動，不易破碎，重量輕，便于安裝維護，具有綠色環保、使用壽命長等諸多優點。 2、項目中所選用的室外燈具的防護等級均不低于TP65。 3、埋地?zé)舨捎?4v以下安全電壓，可有效保護燈具及行人的使用安全。 4、設計使用LED驅動具有主動式PFC功能，具有過電流保護，恒電流限制，負載異常條件移除后可自動恢復;具有短路保護。 5、在易產生漏光、易產生眩目的位置采用偏配光透鏡并加裝擋光板，避免產生光污染。
